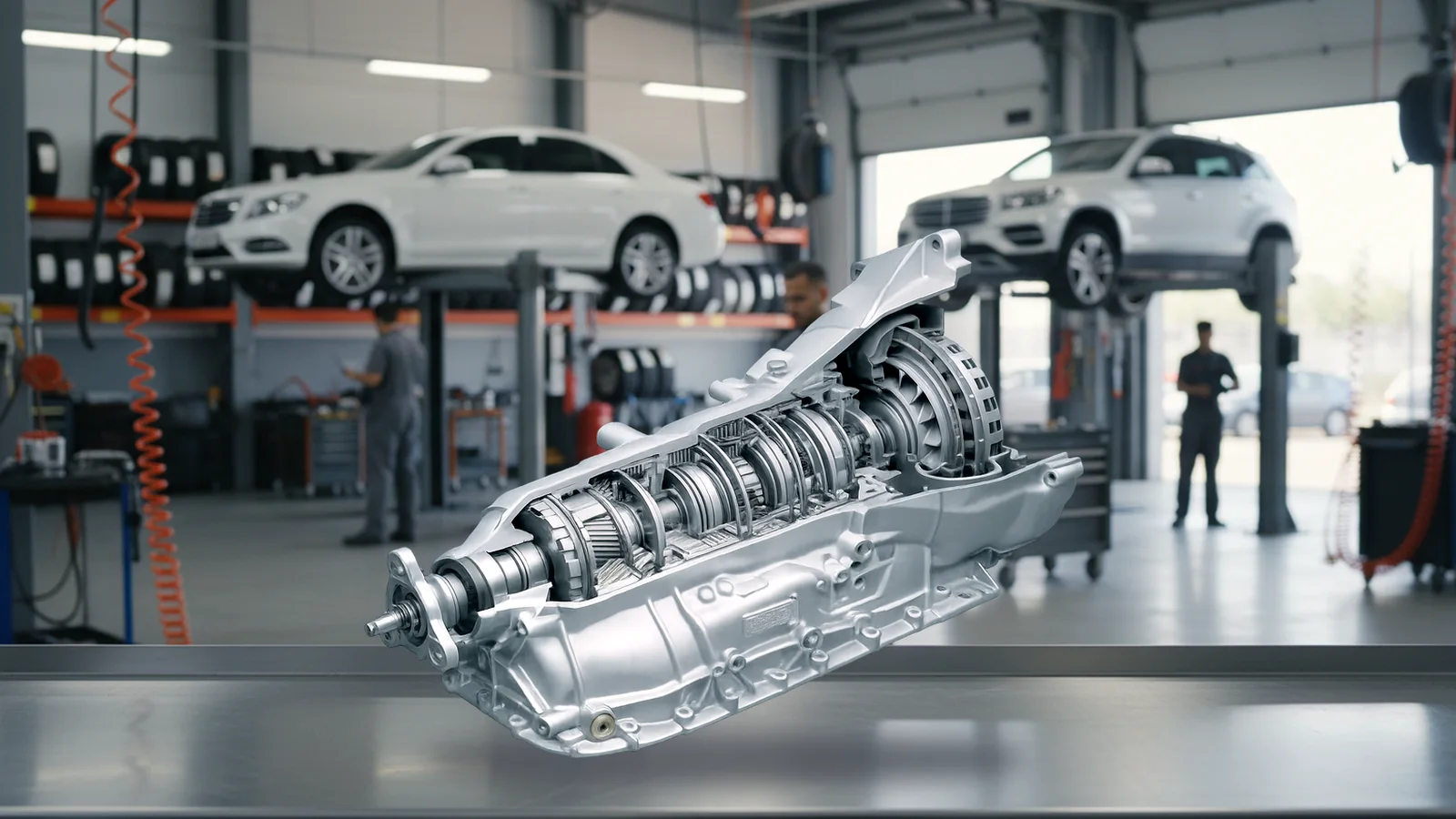

Ремонт АКПП ZF (4HP, 5HP, 6HP, 8HP)
Что это за коробки
ZF — немецкий производитель, чьи продольные автоматы стоят на большинстве заднеприводных и полноприводных машин европейских марок. Линейка развивалась поколениями: четырёхступенчатая 4HP, пятиступенчатая 5HP, шестиступенчатая 6HP и восьмиступенчатая 8HP, которая до сих пор остаётся одним из лучших автоматов на рынке.
Ключевая особенность конструкции — мехатроник: гидроблок и электронный блок управления объединены в один узел, залитый внутри поддона. Это удобно в производстве, но означает, что при износе гидравлики страдает и электрическая часть.
Вторая особенность — заявленная «необслуживаемость». На части машин ZF официально шли без регламента замены масла, и именно это загубило больше агрегатов, чем любые конструктивные недостатки.
На каких автомобилях стоят
- BMW — большинство моделей с 5HP, 6HP и 8HP
- Audi — продольные версии A4, A6, A8, Q7 с 6HP и 8HP
- Volkswagen — Touareg, Phaeton
- Land Rover и Jaguar — 6HP и 8HP
- Porsche, Maserati, Rolls-Royce — 8HP в различных исполнениях
- Отдельные модели Ford, Chrysler, Dodge с 8HP
Что выходит из строя
Мехатроник. Основная работа по ZF. Изнашиваются соленоиды регулировки давления, вырабатываются каналы плиты, отказывают датчики. Симптомы нарастают: сначала лёгкие толчки, потом задержка включения, потом аварийный режим.
Фрикционные пакеты. Изнашиваются при езде на старом масле, проскальзывают под нагрузкой. Продукты износа забивают гидравлику и добивают мехатроник.
Гидротрансформатор. Износ накладки блокировки — вибрация на постоянной скорости. У 6HP и 8HP блокировка замыкается рано и работает часто, поэтому накладка изнашивается активнее, чем у старых автоматов.
Втулки и поршни барабанов. Появляется утечка давления внутри агрегата, переключения становятся вялыми.
Прокладка поддона и разъём. У ZF поддон совмещён с фильтром, а через разъём мехатроника подтекает масло в проводку.
Масло. Главная причина. Старая жидкость теряет свойства, абразив идёт по кругу и вырабатывает всё, до чего дотягивается.
Симптомы, с которыми приезжают
- толчки и удары при переключениях, особенно на низких передачах
- задержка включения D или R, «задумчивость» на холодную
- вибрация на постоянной скорости — блокировка гидротрансформатора
- пробуксовка под нагрузкой
- аварийный режим с фиксацией одной передачи
- течь масла в районе поддона и разъёма
Что делаем при ремонте
- ремонт гидроблока и мехатроника: соленоиды, клапаны, каналы
- замена фрикционных пакетов и расходников
- ремонт гидротрансформатора: блокировка, ступица, балансировка
- капитальный ремонт с заменой втулок и подшипников
- замена масла с поддоном-фильтром
- диагностика по снятому агрегату
- Принимаем агрегат, сливаем масло, оцениваем стружку и состояние жидкости.
- Снимаем мехатроник, отдельно дефектуем соленоиды и плиту.
- Разбираем, проверяем фрикционы, барабаны, втулки, планетарные ряды.
- Согласовываем смету.
- Собираем на новых расходниках, ставим новый поддон-фильтр.
- Проверяем собранный агрегат и отправляем обратно. Адаптацию после установки выполняет сервис, который монтирует коробку на автомобиль.
Стоимость рассчитывается после дефектовки — по автоматам ZF разброс большой: от ремонта мехатроника до полной переборки.
Если вы не рядом с сервисом
Автоматы ZF тяжёлые, крепление на паллете обязательно. Принимаем со всей России: Деловые Линии, СДЭК, ПЭК, КИТ, Желдорэкспедиция. Как упаковать — «Как отправить коробку».
Другие автоматы: Aisin, Mercedes 722 и 725, GM 6T, Hyundai и Kia. Общая страница — ремонт АКПП.
Оставить заявку на ремонт ZF
Напишите машину, поколение коробки и что происходит при переключениях.
Вопросы по ZF
Правда, что в ZF масло не меняется?
Нет. «Необслуживаемость» — маркетинговая формулировка. На практике замена каждые 60 тысяч продлевает жизнь агрегату кратно.
Толчки появились после 150 тысяч. Это конец коробки?
Обычно нет. Чаще это мехатроник и старое масло, фрикционы при этом ещё рабочие.
Мехатроник ремонтируется или только меняется?
Ремонтируется в большинстве случаев: соленоиды, клапаны, восстановление каналов. Замена нужна при сильной выработке плиты.
Вибрация на скорости — что это?
Чаще всего блокировка гидротрансформатора. Проверяется на дефектовке вместе с самим гидротрансформатором.
Чем 8HP отличается от 6HP?
Больше передач, другая гидравлика и более сложная электроника. Узлы не взаимозаменяемы.
